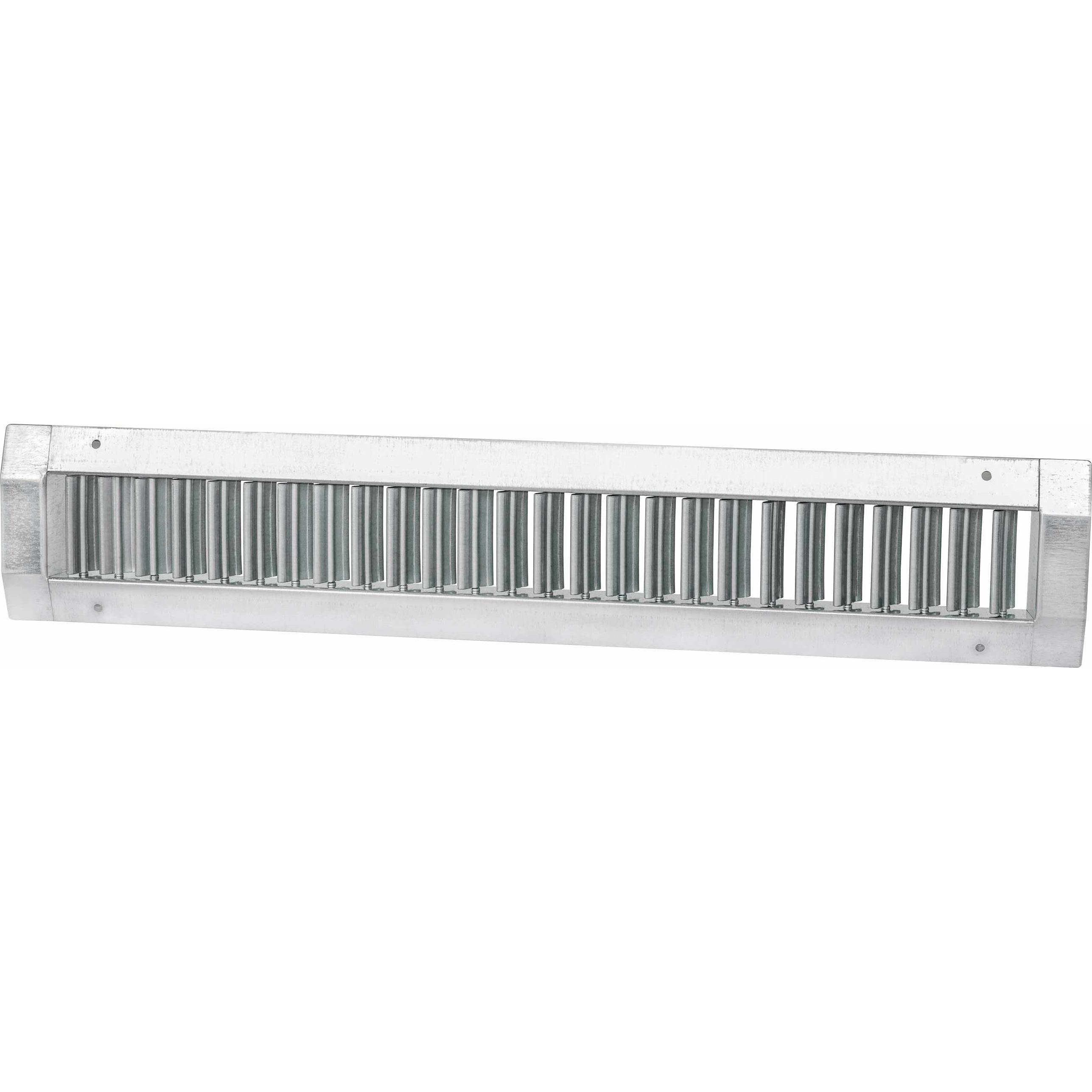

CasaFan Lüftungsgitter Lüftungsgitter LRG-S, 425 x 75 x 59 mm

Abmessungen und technische Daten Ausführung wählbar Lüftungsgitter als Zu- und Abluftgitter zum direkten Einbau in Spiral- oder Wickelfalzrohre mit senkrechten, einzeln einstellbaren Luftlenklamellen und angebautem Schlitzschieber (60% freier Querschnitt) Stege zur Volumenstromregulierung und zur gleichmäßigen Verteilung der ausströmenden Zuluft Material: aus verzinktem Stahlblech gestanzt problemloser bauseitiger Anstrich möglich Einbau: schnell und einfach in rechteckige Ausschnitte bei Spiral- und Wickelfalzrohren im Lieferumfang enthalten sind Blechschrauben mit Ø 5 mm Bohrungen, direkt am Rohr Volumenstrom (V) bei Ausblasgeschwindigkeit (Vo)² Vo=,1,5m/s (m³/h) Volumenstrom (V) bei Ausblasgeschwindigkeit (Vo)² Vo=,3,0m/s (m³/h) LRG-S 425/75 TypBreite (mm)Höhe (mm)Tiefe (mm)Rohrdurchmesser (mm)Anstell-Winkel (°) LRG-S 425/125 425 125 56 300 - 900 195 390 17 425 75 59 140 - 400 100 205 25 LRG-S 625/125 625 125 56 300 - 900 290 580 17 LRG-S 625/75 625 75 59 140 - 400 155 310 25 LRG-S 825/125 825 125 56 300 - 900 385 770 17 LRG-S 825/75 825 75 59 140 - 400 200 400 25 LRG-S 425/125 ² Werte bei 100% offenem Schlitzschieber
