ABB, Verteilerschrank Zubehör, STRI Mess- und Wandlerfeld

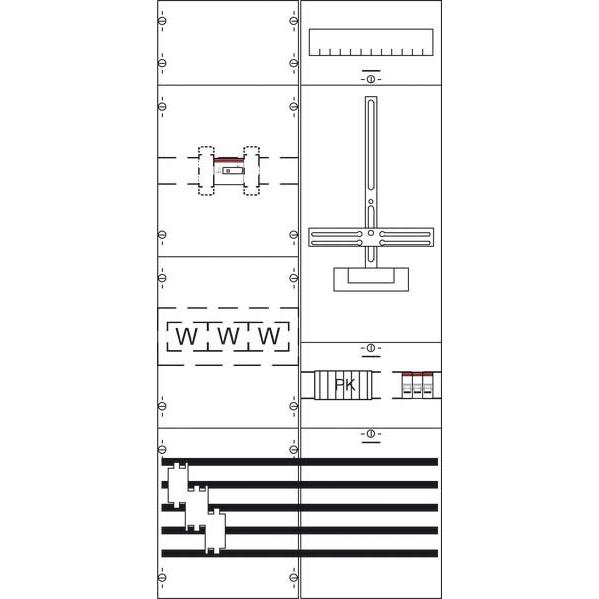

Striebel&John Mess- und Wandlerfeld KA4223Z Hersteller :Striebel&John Bezeichnung :Mess- und Wandlerfeld H5/B2 Typ :KA4223Z Mit Verdrahtung :ja Ausführung :1-stöckig Anzahl der Zählerplätze :1 Anzahl der TSG-Plätze :1 Unterer Anschlussraum :mit Sammelschiene 5-polig Hauptschalter-Bemessungsstrom :160 A Breite :500 mm Höhe :1350 mm Breite in Teilungseinheiten :24 Ausführung Deckel :geschlossen mit Vorprägung Anschlussraum :300 mm Mit Montageplatte :nein Farbe :grau RAL-Nummer :7035 Schutzart (IP) :IP2XC Striebel&John Mess- und Wandlerfeld KA4223Z: weitere Details Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 160 A, Abmessungen in mm (H x B x T): 1350 x 500 x 160, Netzsystem TN-S, 5-polig, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, Zwischenklemmbereich nach TAB A.5 im Zugang verdrahtet, Spannungspfad Sicherungssockel D01/3-polig plombierbar, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungslasttrenner NH00/160A, Wandlerbereich Montageplatte für Einzelwandler mit Fußbefestigung zum Durchführen der Leitung, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 160 A / 3-polig (10-70qmm), Primärverdrahtung L1-L3 70 qmm, N+PE Cu 12 x 5mm, PE+N-Anschlussklemmen 95qmm, Hinweis: Wandleranlagen sind in einem separaten Gehäuse einzubauen. Für Energieversorgung Cottbus sind Schränke mit IP54 erforderlich, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 2, Platzeinheiten 216, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035 , EAN: 4011617338741.
