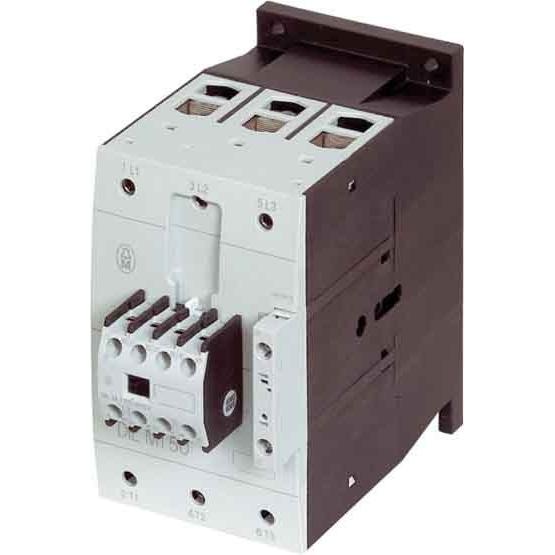

Eaton DILM150-22(RAC120), Relais

Eaton Leistungsschütz DILM150-22(RAC120) Hersteller :Eaton Bezeichnung :Leistungsschütz 75KW/400V,AC Typ :DILM150-22(RAC120) Bemessungssteuerspeisespannung Us bei AC 50 Hz :100..120 V Bemessungssteuerspeisespannung Us bei AC 60 Hz :100..120 V Bemessungssteuerspeisespannung Us bei DC :0 V Spannungsart zur Betätigung :AC Bemessungsbetriebsstrom Ie bei AC-1, 400 V :190 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V :150 A Bemessungsbetriebsleistung bei AC-3, 400 V :75 kW Bemessungsbetriebsstrom Ie bei AC-4, 400 V :65 A Bemessungsbetriebsleistung bei AC-4, 400 V :33 kW Bemessungsbetriebsleistung NEMA :93 kW Geeignet für Reiheneinbau :nein Anzahl der Hilfskontakte als Schließer :2 Anzahl der Hilfskontakte als Öffner :2 Anschlussart Hauptstromkreis :Schraubanschluss Anzahl der Schließer als Hauptkontakte :3 Eaton Leistungsschütz DILM150-22(RAC120): weitere Details Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komplettgeräte bis 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 150 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 190 A, gekapselt: Ith= 144 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 400 A, gekapselt: Ith= 360 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 48 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 96 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW, Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Schaltglieder nach EN 50012., Integrierte Schutzbeschaltung in der Ansteuerelektronik., Mit Spiegelkontakt., Stromart AC/DC: Wechselstrombetätigung , EAN: 4015082395971.
