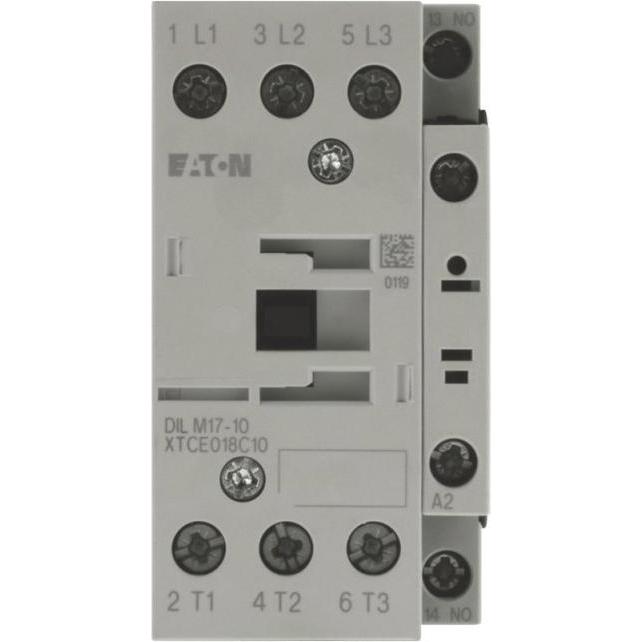

Eaton DILM17-10, Relais

Eaton Leistungsschütz DILM17-10(380V50HZ) Hersteller :Eaton Bezeichnung :Leistungsschütz 1S 7,5kW/400V,AC Typ :DILM17-10(380V50HZ) Bemessungssteuerspeisespannung Us bei AC 50 Hz :380 V Bemessungssteuerspeisespannung Us bei AC 60 Hz :440 V Bemessungssteuerspeisespannung Us bei DC :0 V Spannungsart zur Betätigung :AC Bemessungsbetriebsstrom Ie bei AC-1, 400 V :40 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V :18 A Bemessungsbetriebsleistung bei AC-3, 400 V :7,5 kW Bemessungsbetriebsstrom Ie bei AC-4, 400 V :10 A Bemessungsbetriebsleistung bei AC-4, 400 V :4,5 kW Bemessungsbetriebsleistung NEMA :7,4 kW Geeignet für Reiheneinbau :nein Anzahl der Hilfskontakte als Schließer :1 Anschlussart Hauptstromkreis :Schraubanschluss Anzahl der Schließer als Hauptkontakte :3 Eaton Leistungsschütz DILM17-10(380V50HZ): weitere Details Leistungsschütz, Applikation: Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 18 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 40 A, gekapselt: Ith= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 88 A, gekapselt: Ith= 80 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI.., DILA-XHI(V).., Kontaktbestückung S = Schließer: 1 S, Hinweise: Schaltglieder nach EN 50012., Stromart AC/DC: Wechselstrombetätigung , EAN: 4015082770051.
