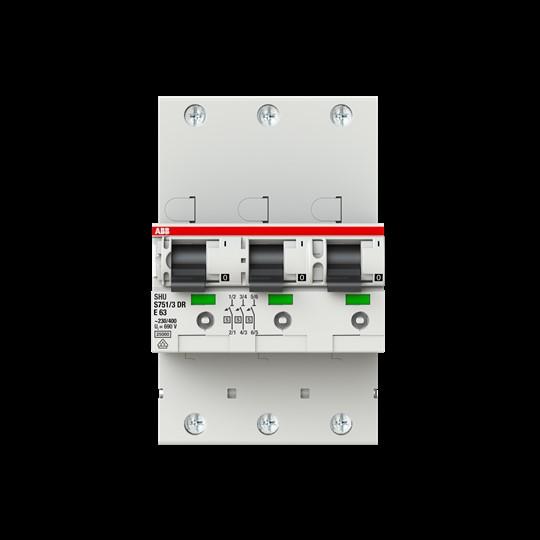

ABB, Schutzschalter, Stotz S&J Haupleitungsschutzschalter S751/3DR-E63

ABB Stotz S&J Haupleitungsschutzschalter S751/3DR-E63 Hersteller: ABB Stotz S&J Bezeichnung: Haupleitungsschutzschalter 63A E 25kA 3x1P Typ: S751/3DR-E63 Auslösecharakteristik: sonstige Polzahl: 3 Bemessungsstrom: 63 A Bemessungsspannung: 400 V Bemessungsisolationsspannung Ui: 690 V Bemessungsabschaltvermögen: 25 kA Mitschaltender Neutralleiter: nein Frequenz: 50 Hz Überspannungskategorie: 4 Verschmutzungsgrad: 3 Bemessungsstossspannungsfestigkeit: 6 kV Montageart: DIN-Schiene Schutzart (IP): IP20 Baugrösse (nach DIN 43880): 3 Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäss der TAB der Netzbetreiber sowie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in Ein- oder Aus-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.
