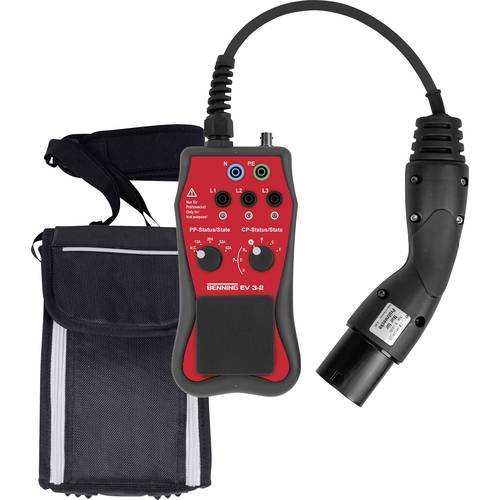

Benning 044169 EV 3-2 Messadapter 1 St.

Messadapter mit Stecker-Typ 2 zur Simulation von Ladezuständen und zum Prüfen der Wirksamkeit von Schutzmaßnahmen an 1- und 3-phasigen E-Ladestationen. BENNING EV 3-2 ist ein Messadapter speziell für die Prüfung von E-Ladestationen in Kombination mit einem geeigneten Installationsprüfgerät. · Prüfsteckdose und 4 mm Buchsen für die einfache Verbindung mit einem Installationsprüfgerät · Separate Phasenanzeige durch drei LEDs zur einfachen Spannungsüberprüfung · Proximity Pilot (PP) überprüft die Codierung der Ladekabel zur Ladestrombegrenzung · Control Pilot (CP) simuliert den Fahrzeugstatus A, B,C, D und E (Kurzschluss zwischen CP-PE) · BNC-Anschluss für den CP-Signalausgang zur Überprüfung mit einem Oszilloskop · Überprüfung des EVSE-Verriegelungssystem ab Status B (Freigabe des Ladekabels wird blockiert) Anwendung: Der Messadapter BENNING EV 3-2 ermöglicht mit dem Installationsprüfgerät BENNING IT 130 Sicherheits- und Funktionsprüfungen an bestimmten Ladestationen für Elektrofahrzeuge gemäß DIN VDE 0100‑600 (IEC 60364‑6) und DIN VDE 0105‑100 (EN 50110) durchzuführen. BENNING EV 3-2 ist für die Prüfung von Ladestationen gemäß DIN EN / IEC 61851‑1 (VDE 0122‑1) der Ladebetriebsart „Mode 3“ vorgesehen und besitzt einen Typ-2-Steckverbinder gemäß IEC / EN 62196. BENNING EV 3-2 stellt den sicheren Kontakt zum BENNING Installationsprüfgerät her und löst durch Simulation eines Elektrofahrzeugs den Ladevorgang der Ladestation aus. Kabelsimulation (PP): Die Codierungen für Ladekabel werden per Drehwahlschalter simuliert. · Kein Kabel: ∞ Ω · 13 A Kabel: 1500 Ω · 20 A Kabel: 680 Ω · 32 A Kabel: 220 Ω · 64 A Kabel: 100 Ω
