Eaton DILM185A/22(RAC240) Leistungsschütz 3 Schließer 90 kW 1 St.

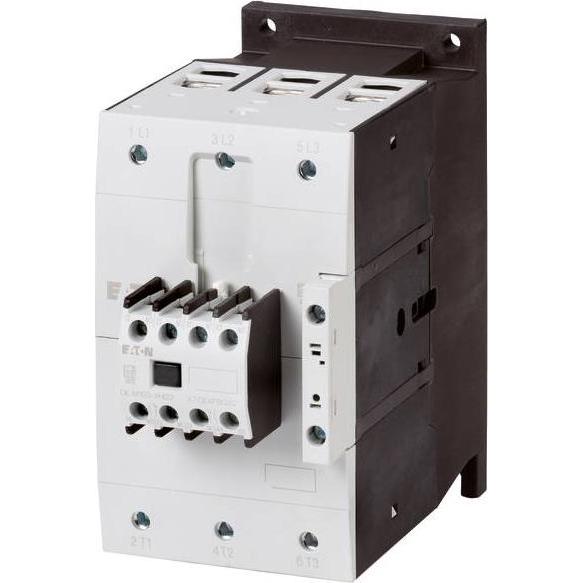

Eaton Leistungsschütz DILM185A/22(RAC240) Abbildung ähnlich. Bitte achten Sie auf die technischen Daten und die EAN des Produkts. Hersteller:Eaton Bezeichnung:Leistungsschütz 90kW/400V/AC3 Typ:DILM185A/22(RAC240) Bemessungssteuerspeisespannung Us bei AC 50 Hz:190..240 V Bemessungssteuerspeisespannung Us bei AC 60 Hz:190..240 V Bemessungssteuerspeisespannung Us bei DC:0 V Spannungsart zur Betätigung:AC Anzahl der Schließer als Hauptkontakte:3 Anschlussart Hauptstromkreis:Schienenanschluss Betriebsspannung bei AC 50 Hz:190..240 V Betriebsspannung bei AC 60 Hz:190..240 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V:337 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V:185 A Bemessungsbetriebsleistung bei AC-3, 400 V:90 kW Bemessungsbetriebsstrom Ie bei AC-4, 400 V:136 A Bemessungsbetriebsleistung bei AC-4, 400 V:75 kW Bemessungsbetriebsleistung NEMA:93 kW Anzahl der Hilfskontakte als Schließer:2 Anzahl der Hilfskontakte als Öffner:2 Geeignet für Reiheneinbau:nein Breite:140 mm Höhe:190 mm Tiefe:158 mm Eaton Leistungsschütz DILM185A/22(RAC240): weitere Details Leistungsschütz, Applikation: Leistungsschütz für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 185 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 337 A, gekapselt: Ith= 245 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 685 A, gekapselt: Ith= 625 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 55 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 140 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 41 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 102 kW, kombinierbar mit Hilfsschalter: DILM1000-XHI , Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Wechselstrombetätigung EAN: 4015081363155 Geliefert wird: Eaton (Moeller) Leistungsschütz 90kW/400V/AC3 DILM185A/22(RAC240), Verpackungseinheit: 1 Stk., EAN: 4015081363155
