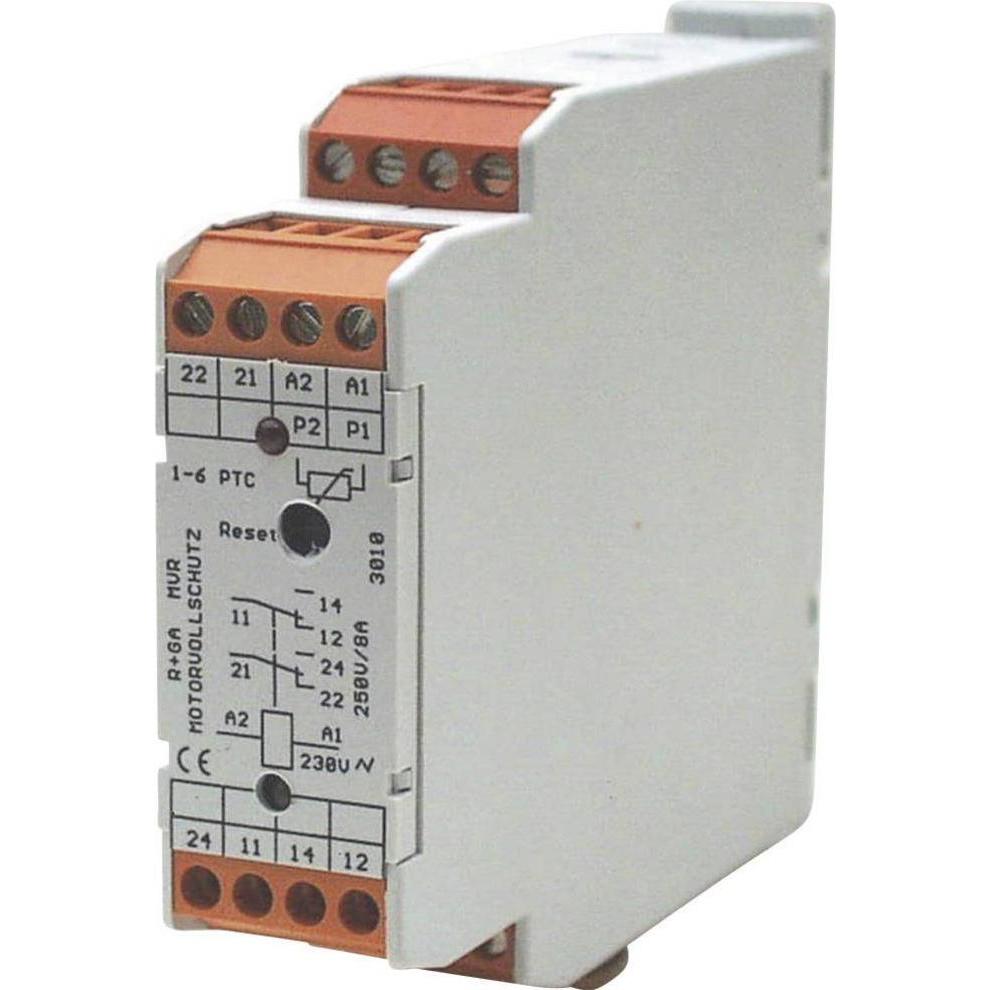

Appoldt Überwachungsrelais 230 V/AC 2 Wechsler 1 St. TM-W Kaltleiterüberwachung

Das Relais arbeitet mit allen PTC-Widerständen nach DIN 44081 sofern deren Summen-Kaltwiderstand bei Reihenschaltung 1500 Ω nicht überschreiten. Das Gerät arbeitet nach dem Ruhestromprinzip d.h. der Messkreis wird auf Unterbrechung überwacht. Die max. Fühlerspannung beträgt 7,6 V. Durch den verwendeten Trafo nach VDE 0551 ist der Messkreis galvanisch vom Netz getrennt. Bei kleinem Fühlerwiderstand ist das Ausgangsrelais angezogen. Wird die Nennabschalt-Temperatur NAT erreicht (Fühlerwiderstand hochohmig), fällt das Ausgangsrelais ab. Der Ansprechwert des Gerätes beträgt ca. 3 K mit einer Toleranz von ca. ±8 °C. Der Rückfallwert (Schalthysterese) beträgt Ansprechwert -10 %.
