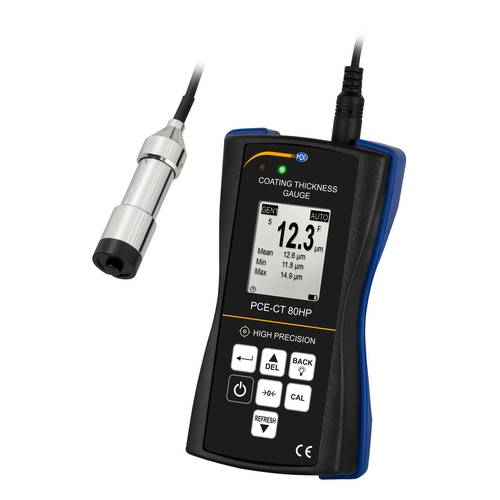

PCE CT 80HP-F5N3 - Schichtdickenmessgerät PCE-CT 80HP-F5N3

Dickenmessgerät PCE-CT 80HP-F5N3Messbereich: Fe: 0 ... 5000 µm, NFe: 0 ... 3000 µmAuflösung: 0,1 µm (100 µmDatenspeicher für 2000 MesswerteFe Substraten wie zum Beispiel: Stahl und EisenNFe Stubstaten wie zum Beispiel: Aluminium und Kupferpraktische V-Nut an den MessköpfenProduktvorteile:Das Schichtdickenmessgerät kann die Dicke von zum Beispiel Kunststoffen, Lacken und weiteren Beschichtungen auf eisenhaltigen und nicht eisenhaltigen Metallen zuverlässig bestimmen. Mit einem Messbereich von bis zu 0 ... 5000 µm auf eisenhaltigen Metallen deckt das Schichtdickenmessgerät einen großen Bereich an Messaufgaben ab. Wegen der Genauigkeit von bis zu ±(1,0 % v. Mw. + 0,5 µm) ist das Schichtdickenmessgerät ein sehr präzises Messmittel. Der Sensor bei dem Schichtdickenmessgerät hat eine V-Nut. Dank dieser V-Nut ist es möglich Messungen an konvexen Oberflächen mit dem Schichtdickenmessgerät durchzuführen. Neben den konvexen Oberflächen können auch auf konkaven Oberflächen mit dem Schichtdickenmessgerät Messungen durchgeführt werden. Während der Messungen können die Messwerte auf dem Schichtdickenmessgerät gespeichert werden. Dabei steht ein Speicher von maximal 2.000 Messwerten bei dem Schichtdickenmessgerät zur Verfügung. Nach einem Messdurchlauf können die Messwerte vom Schichtdickenmessgerät mithilfe der Software auf einen Computer übertragen und analysiert werden. Für eine Weiterverarbeitung der Messwerte können diese im CSV Format exportiert werden. Mit der Grenzwertalarmfunktion bei dem Schichtdickenmessgerät kann ein Soll-Ist-Bereich hinterlegt werden. Ist der Prüfling innerhalb des hinterlegten Bereiches bei dem Schichtdickenmessgerät, wird dies anhand einer grünen LED signalisiert. Befindet sich der Messwert außerhalb des eingestellten Bereiches wird dies anhand einer roten LED vom Schichtdickenmessgerät signalisiert. Wegen der Grenzwertalarmfunktion findet das Schichtdickenmessgerät seine Anwendung zum Beispiel bei der Eingangs- und Endkontrolle zur Qualitätssicherung. Für einen besonderen Schutz der Elektronik ist das Gehäuse vom Schichtdickenmessgerät zusätzlich gummiert. Optional kann das Schichtdickenmessgerät mit einem ISO Kalibrierzertifikat ausgestattet werden. Technische Daten:Messbereich Fe: 0 ... 5000 µm; NFe: 0 ... 3000 µmGenauigkeit nach Folienkalibrierung ±(1,5 % v. Mw. + 1 µm)Genauigkeit nach Nullung ±(1,75 % v. Mw. + 1 µm)Sondendurchmesser Ø17 mmWeitere SpezifikationenAuflösung 0,1 µm (100 µm)Messbare WerkstoffeFe Substrate wie zum Beispiel: Stahl und EisenNFe Substrate wie zum Beispiel: Aluminium und KupferMin. Krümmungsradius konvex 5 mmMin. Krümmungsradius konkav 25 mmMin. Messfläche Ø17 mmMin. Schichtdicke 0,2 mm (auf magn. Werkstoffen)0,05 mm (auf nicht magn. Werkstoffen)Sondenmodus autom. Modus mit Werkstofferkennung (Fe + NFe); Magnetmodus (Fe): Wirbelstrommodus (NFe)Kalibrierung Mehrpunktkalibrierung (1 ... 4 Punkte für jede Gruppe); NullpunktkalibrierungEinheiten µm, mm, milsDatenübertragung USB 2.0Speicher eine flüchtige Messgruppe (DIR Modus); vier Messgruppen mit autom. Speicherung und max. 2000 Messwerten (GEN Modus)Statistikfunktionen Anzahl d. Messwerte, Mittelwert, Minimal, Maximal, StandardabweichungAlarm Anzeige bei Überschreiten der einstellbaren oberen und unteren AlarmgrenzeAutomatische Abschaltung: autom. Abschaltmodus (3 min.)Spannungsversorgung 3 x 1,5 V AAA BatterienDisplay 128 x 128 px LCD AnzeigeZusätzliche Anzeigen Batteriestatus, FehlererkennungBetriebsbedingungen 0 ... +50 °C; 20 ... 90 % r. F. nicht kondensierendLagerbedingungen -10 ... +60 °C; 20 ... 90 % r. F. nicht kondensierendAbmessungen 143 x 71 x 37 mm (L x B x H)Gewicht mit Sensor und Batterien: 271 gLieferumfang:1 x Schichtdickenmessgerät PCE-CT 80HP-F5N33 x 1,5 V AAA Batterien 1 x Transportkoffer1 x Satz Standardfolien1 x Kalibrierplatten (Fe und NFe) 1 x Bedienungsanleitung
