Bohrlehre für kesseböhmer Klappenbeschlag FREEspace Bohrschablone für die Korpusinnenseite und Front Montagehilfe von So...

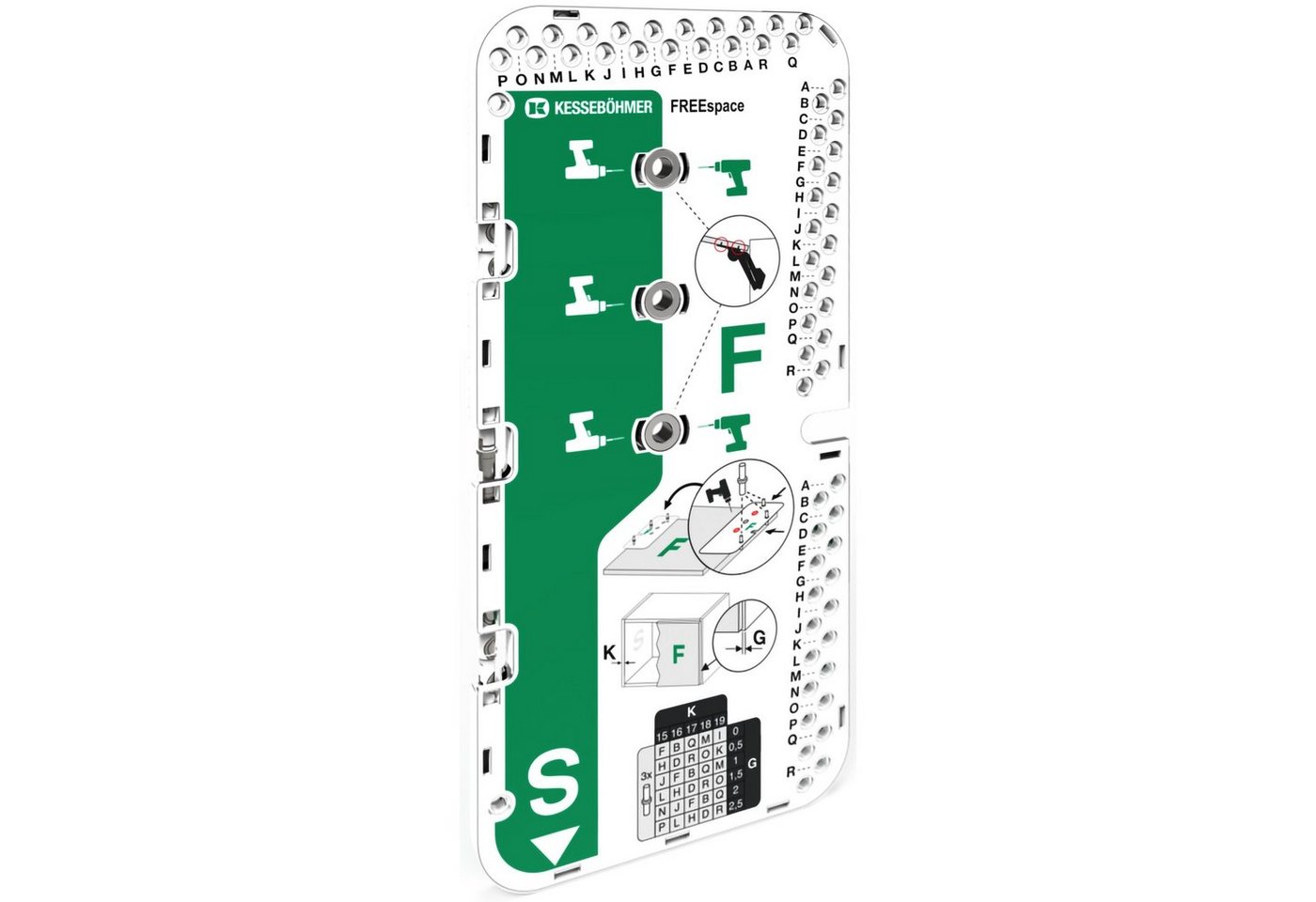

KESSEBÖHMER Bohrlehre für Klappenbeschlag FREEspace Mit der Bohrlehre können auf einfachste Weise Löcher an den Korpusseitenteilen und an der Klappenfront vorgebohrt werden. Die Bohrlöcher müssen Ø 5 mm und 12 mm tief sein. zum passgenauen Vorbohren der beiden Korpusseitenteile und der Klappenfront mit Metallbuchsen an den Stellen für die Bohrlöcher mit Positionsstiften zum Ausrichten der Bohrschablone Erklärung auf der Schablone genaue, gut lesbare Beschriftung (Korpusseitenteile = Position S oder Front = Position F) Löcher in den Korpusseitenteilen (Position S): 1. Beide Positionsstifte an der entsprechenden Position einstecken (siehe Bild) 2. Bohrschablone am oberen Winkel und der Korpuskante ausrichten. Löcher an der Front (Position F): 1. alle drei Metallstifte entsprechend des gewünschten Türaufschlagsmaß in die dafür vorgesehene Position einstecken (ist auf der Schablone anschaulich erklärt). 2. Bohrschablone an den beiden oberen Ecken der Front ausrichten. Lieferumfang: 1
