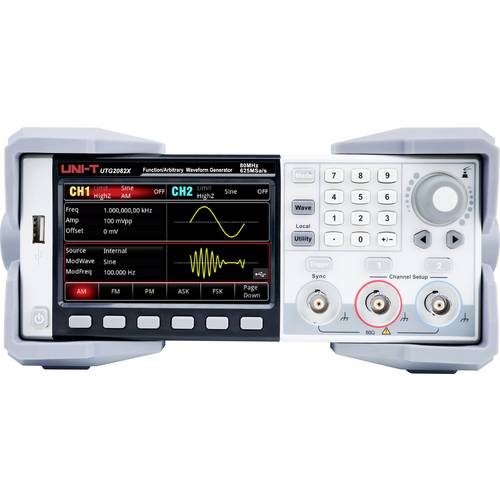

UTG 2082X - Funktionsgenerator, 80 MH, 2 Kanäle

UTG2000X-Serie Funktions-/ArbiträrwellenformgeneratorDie UTG2000X-Serie verwendet DDS-Technologie, um genaue und stabile Wellenformausgaben mit einer Auflösung von bis zu 1 ?Hz zu erzeugen. Es handelt sich um einen kosteneffizienten, leistungsstarken und multifunktionalen Funktions-/Arbiträrwellenformgenerator. Die Serie erzeugt präzise, stabile, reine und verzerrungsarme Signale. Sie bietet eine benutzerfreundliche Bedienung, überlegene technische Spezifikationen und eine intuitive grafische Anzeige. Dieses vielseitige Gerät erfüllt die Anforderungen von Lernen und Testen und steigert die Arbeitseffizienz.Eigenschaften4,3-Zoll-Touch-DisplayDas 4,3-Zoll-HD-Display ermöglicht eine Touch-Bedienung und sorgt für eine schnellere und bequemere Steuerung des Geräts.Gleichwertige Leistung bei zwei KanälenHohe Ausgangsamplitude: Dualkanal-Ausgänge mit einer maximalen Amplitude von 20 Vpp bei einer Frequenz von bis zu 20 MHz.Niedrige VerzerrungHervorragende harmonische Verzerrung: Dynamikbereich ohne störende Signale bis -80 dBc.Niedriges JitterHervorragende digitale Abtasttechnologie sorgt für präzise und stabile Ausgänge.Schnelle FlankenNeue Generation hochpräziser Pulswellen mit einstellbarer Flankenzeit und einer minimalen Pulsbreite von 8 ns. Die Pulsbreite ist fein einstellbar in Schritten von 100 ps. Es können auch höhere Harmonische erzeugt werden.Hohe Signal-Rausch-Verhältnis (SNR)Eine kleine Signalüberlagerung mit großer Gleichspannung (DC) führt zu geringerem Rauschen und höherem SNR. (Das CH1-Signal in der Abbildung wurde mit dem UTG2000X erzeugt.)Vielfältige ModulationsmodiUnterstützt 15 Modulationstypen: AM, FM, PM, DSB-AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM und PWM.KanalzusammenführungMit der SUM- oder Kanalstapelungsfunktion können Signale mit einstellbarem SNR und Dual-Tone-Multi-Frequency-Signale erzeugt werden.KanalverfolgungDie Kanalverfolgung vereinfacht die Dualkanal-Bedienung. Parameter wie Phase, Amplitude oder Frequenz können mit nur einem Befehl gesteuert werden, um abweichende, gekoppelte oder synchronisierte Signale zu erzeugen.Arbiträrwellen-EditorDer Arbiträrwellen-Editor bietet verschiedene Möglichkeiten zur Erstellung beliebiger Wellenformen, entweder durch Einfügen von Standardwellenformen oder durch freies Zeichnen.Technische DatenMax. Ausgangsfrequenz: 80 MHzKanäle: ZweikanalAbtastrate: 650 MSa/sBeliebige Wellenlänge: 64 MptsVertikale Auflösung: 16 BitAnzeige: 4,3-Zoll-TFT-LCD (Touch)Garantie: 3 JahreVersandabmessungen (L x B x H): 42 cm x 19 cm x 33 cmLieferumfangNetzkabel x1USB-Kabel x1BNC-BNC-Kabel x1BNC-Kabel mit rot-schwarzem Krokodilklemmen x1
