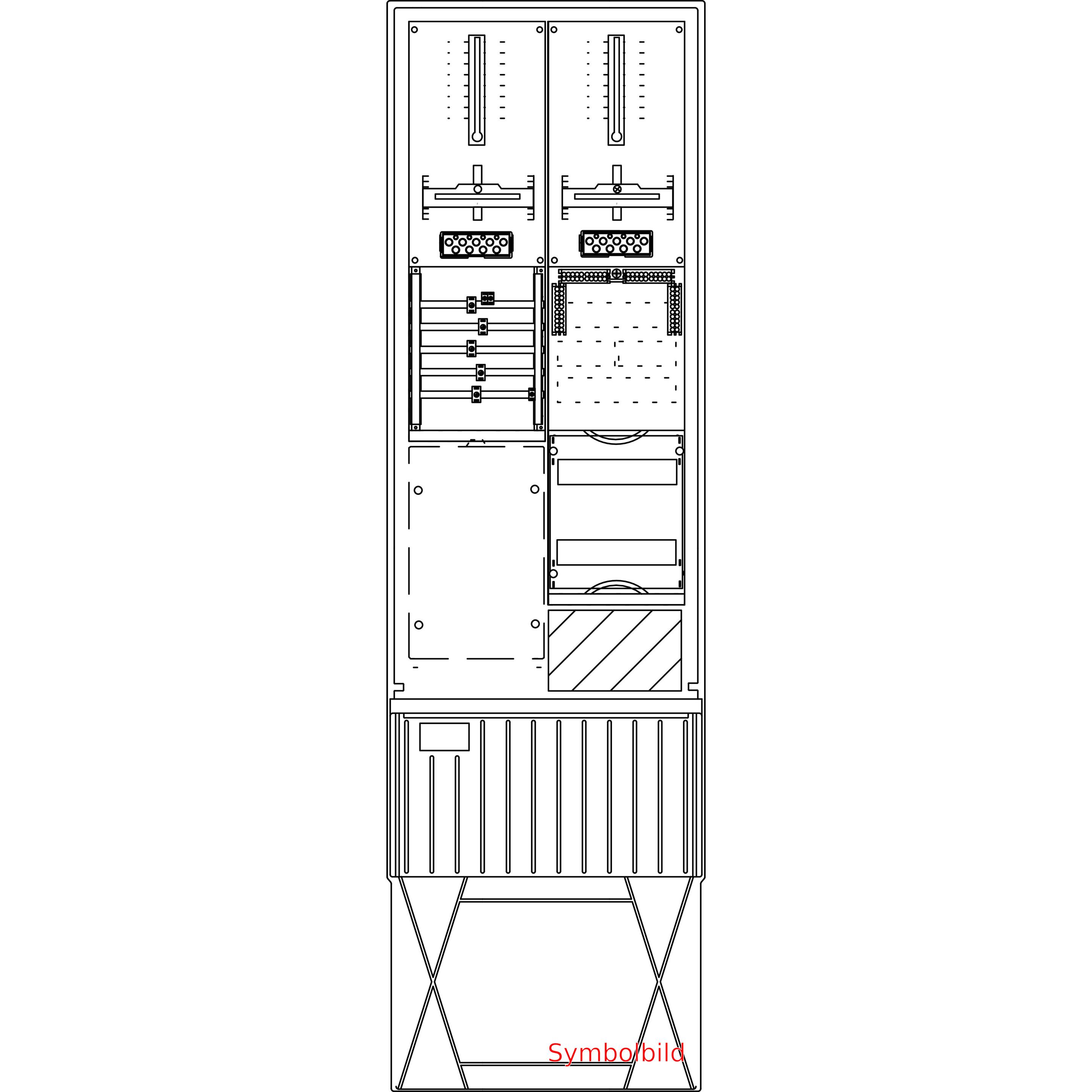

Hager, Verteilerschrank Zubehör, ZAS175BD15

Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 5-polig, Basis. Die Zähleranschlusssäule hat die Schutzart IP 44 und wird als Basissäule inklusive Eingrabsockel aus glasfaserverstärktem Polyester FS 833.5 nach DIN EN 14598 mit Recyclat angeboten. Sie entspricht der aktuellen technischen Anwendungsregel VDE-AR-N 4100:2019-04. Durch Zusatzbauteile kann die Basissäule zu einer anschlussfertigen Zähleranschlusssäule des entsprechenden VNB ausgebaut werden. Das profilierte Gehäuse im Rippendesign hat eine Tür mit einem Öffnungswinkel von 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Die Türen sind aushängbar, und der Türanschlag ist links oder rechts möglich. Die Schliessung erfolgt mit einem Schwenkhebel und einem Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Ein eingebauter Zylinder unten hat eine gleichschliessende Serie. Ein zweiter Schliesszylinder (z. B. aus der VNB-Schliessanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle, die das Eindringen von Fremdkörpern verhindern und stochersicher sind. Die Zähleranschlusssäulen sind nach der technischen Richtlinie für Anschlussschränke im Freien sowie für den Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB gebaut. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN 43870 (Funktionsflächen) für Zähler. Die Zählerplätze sind vorgerichtet für eine IP54 Abdeckung. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost wird empfohlen. Zur Vermeidung von Betauung sollte der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufgefüllt werden.
