ABB, Schutzschalter, Stotz S&J Schütz AF30Z-30-00-21

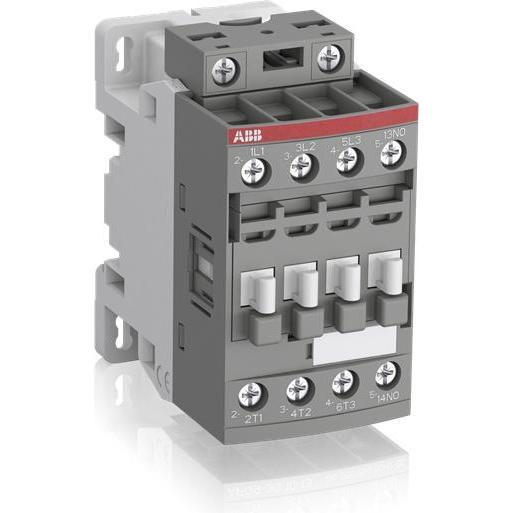

ABB Stotz S&J Schütz AF30Z-30-00-21 Hersteller :ABB Stotz S&J Bezeichnung :Schütz 24-60 50/60 20-60VDC Typ :AF30Z-30-00-21 Bemessungssteuerspeisespannung Us bei AC 50 Hz :24 V Bemessungssteuerspeisespannung Us bei AC 60 Hz :24 V Bemessungssteuerspeisespannung Us bei DC :20 V Spannungsart zur Betätigung :AC/DC Bemessungsbetriebsstrom Ie bei AC-1, 400 V :50 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V :32 A Bemessungsbetriebsleistung bei AC-3, 400 V :15 kW Geeignet für Reiheneinbau :nein Anschlussart Hauptstromkreis :Schraubanschluss Anzahl der Schließer als Hauptkontakte :3 ABB Stotz S&J Schütz AF30Z-30-00-21: weitere Details Die 3-poligen Schütze AF30Z sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Sie besitzen eine elektronische Spulenschnittstelle, die eine sehr breite Steuerspannung realisieren kann. Dadurch können auch große Steuerspannungsschwankungen bewältigt werden. Die Schütze mit Spulencode -21 ermöglichen die direkte Ansteuerung durch =24V DC 500mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. AFZ-Schütze können kurzen Spannungseinbrüchen und Spannungsabfällen (gemäß SEMI F47-0706) widerstehen. Alle nachträglich anbaubaren Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment. , EAN: 3471523114418.
