Niedax, Leitungsführung, NIED GK-Unterteil (200 cm)

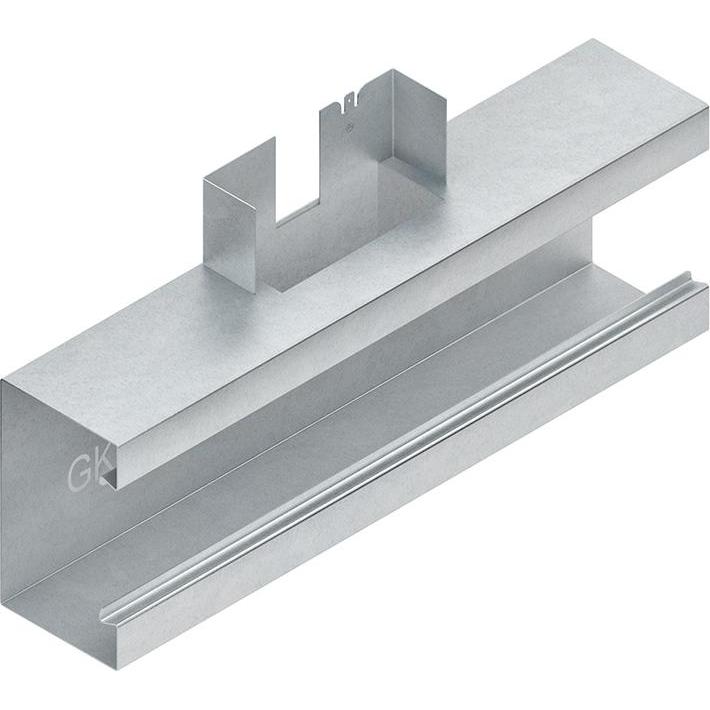

Niedax GK-Unterteil GKU 133-78T70 VW Hersteller :Niedax Bezeichnung :GK-Unterteil 133x70x2000 mm Typ :GKU 133-78T70 VW Niedax GK-Unterteil GKU 133-78T70 VW: weitere Details Gerätekanalunterteil, einzügig symmetrisch, mit Schlaufen und rückwärtiger Befestigungslochung zur flexiblen Montage auf Wand oder Wandkonsole, durchgehende Schlaufen zur Aufnahme von Trennprofilen im Rückenteil, Sichtflächen in RAL Farbton gemäß Herstellerkatalog elektrostatisch pulverbeschichtet, Gerätemontage im Leitungszug mit einrastbarer Gerätedose für Einbauprogramme mit 80 mm Abdeckrahmen und 60 mm Befestigungsspur, Geräteeinbau ohne Lochblenden, einschließlich 3 Kabelhalteklammern GKF 78 je 2 m Lieferlänge, für den Potentialausgleich zwei Stoßstellenverbinder GSVA... je Stoßstelle, bitte gesondert bestellen. VDE zertifiziert! Bei der Montage ist darauf zu achten, dass die Schlaufenöffnungen nach oben zeigen. Um einen festen Sitz des Deckels zu erzielen, müssen die Kabelhalteklammern GKF... im Abstand von 0,6 m - 0,7 m im Kanalunterteil eingesetzt werden. Abmessungen (ca. Maße) Höhe H x Tiefe T : 133 x 70 mm Deckelöffnung : 78 mm zweireihige horizontale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 62,5 mm Reihenabstand : 75 mm vertikale Rückenlochung : 7 x 33 mm mittiger Lochabstand : 500 mm Schlaufenabstand Rastermaß : 250 mm Lieferlänge L : 2000 mm Nutzbarer Querschnitt : 8062 mm² Farbton : verkehrsweiß RAL : 9016 (ähnlich) Werkstoff : Stahl, bandverzinkt nach DIN EN 10346 , EAN: 4013339206179.
