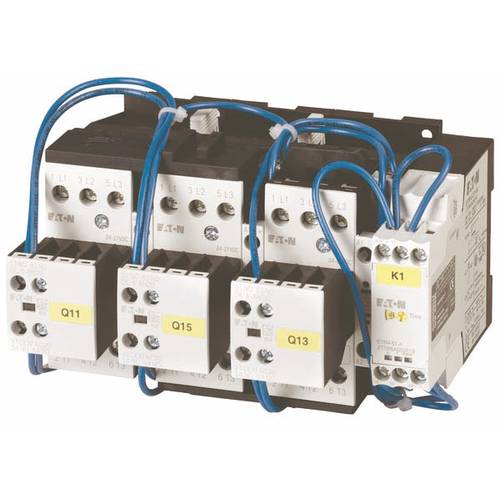

Eaton SDAINLM45(RDC24) Stern-Dreieck-Kombination 22 kW 1 St.

Eaton Sterndreieckschütz SDAINLM45(RDC24) Abbildung ähnlich. Bitte achten Sie auf die technischen Daten und die EAN des Produkts. Hersteller:Eaton Bezeichnung:Sterndreieckschütz 22kW/400V, DC Typ:SDAINLM45(RDC24) Funktion:Stern-Dreieck-Schütz Tragschienenmontage möglich:nein Bemessungssteuerspeisespannung Us bei AC 50 Hz:0 V Bemessungssteuerspeisespannung Us bei AC 60 Hz:0 V Bemessungssteuerspeisespannung Us bei DC:24 V Spannungsart zur Betätigung:DC Anzahl der Schließer als Hauptkontakte:9 Anschlussart Hauptstromkreis:Schraubanschluss Spannungsart der Betriebsspannung:AC Betriebsspannung bei AC 50 Hz:24..690 V Betriebsspannung bei AC 60 Hz:24..690 V Betriebsspannung bei DC:0 V Bemessungsbetriebsstrom Ie bei AC-1, 400 V:45 A Bemessungsbetriebsstrom Ie bei AC-3, 400 V:45 A Bemessungsbetriebsleistung bei AC-3, 400 V:22 kW Bemessungsbetriebsleistung NEMA:0 kW Anzahl der Hilfskontakte als Schließer:3 Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis:Schraubanschluss Schutzart (IP):IP00 Schutzart (NEMA):sonstige Breite:158 mm Höhe:95 mm Tiefe:138 mm Eaton Sterndreieckschütz SDAINLM45(RDC24): weitere Details Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 45 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 11 kW, 380 V 400 V: P= 22 kW, 500 V: P= 30 kW, 660 V 690 V: P= 22 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM25-10, + DILA-XHI20, Dreieckschütz Q15: DILM25-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM17-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3 EAN: 4015081003976 Geliefert wird: Eaton (Moeller) Sterndreieckschütz 22kW/400V, DC SDAINLM45(RDC24), Verpackungseinheit: 1 Stk., EAN: 4015081003976
