PCE PVS 30 - Vibrationsaufnehmer PCE-PVS 30

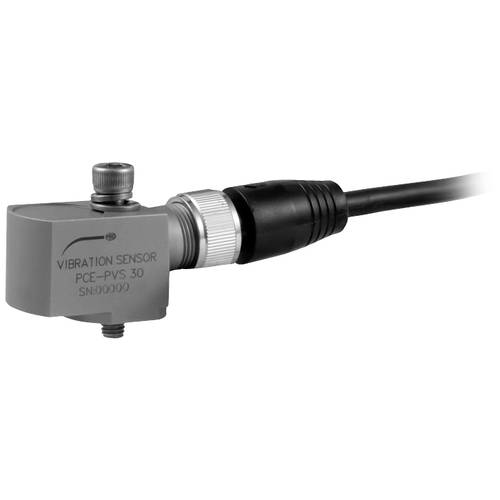

PCE Instruments Piezolektrischer Vibrationssensor PCE-PVS 30horizontale oder vertikale MontageProzessignalausgangMIL-C-5015 AnschlussM6 Prozessanschlussverschiedene Messbereicherobuste BauweiseProduktvorteile: Der Schwingungsaufnehmer ist für die kontinuierliche Überwachung der Schwinggeschwindigkeit entwickelt worden. Den Schwingungsaufnehmer gibt es in verschiedenen Ausführungen. Je nach Art des Schwingungsaufnehmers wird zwischen Bauform und Messbereich unterschieden. Der Schwingungsaufnehmer misst die Schwinggeschwindigkeit im Bereich von ± 12,7 mm/s bzw. ± 25,4 mm/s im Frequenzbereich zwischen 3 Hz und 1500 kHz. >Die gemessene Schwinggeschwindigkeit wird als 4 ... 20 mA Prozesstrom ausgegeben. Der Vibrationssensor wird in Stromschleife über einen MIL-C-5015-Verbinder mit einer Steuerung oder Prozessanzeige verbunden. Je nach Bauform ist die Anschlussbuchse senkrecht oder waagerecht am Schwingungsaufnehmer angebracht. Betrieben werden kann der Schwingungsaufnehmer mit einer Spannung von 12 ... 24 V DC.Technische Daten:Messbereich ± 12,7 mm/s Frequenzbereich 3 ... 1500 Hz Ausgang 2 Leiter 4 ... 20 mA Empfindlichkeit< 5% Schocklimit ± 1000 g Spannungsversorgung 12 ... 24 V DC in Stromschleife Isolation gegen Masse > 108 Ohm Ausgangsimpedanz< 100 Ohm Bauform Seitlichter Anschluss Elektrische Anschlüsse Pin A: + 4 ... 20 mA Pin B: - 4 ... 20 mA Anschlussart 2 Pin MIL-C-5015 Betriebstemperatur -40 ... 85 °C Abmessungen 23 x 23 x 25 mm Montagegewinde M6 Lieferumfang:1 x Schwingungsaufnehmer PCE-PVS 301 x MIL-C 5015 Stecker an 5 m Kabel 1 x Bedienungsanleitung
