PCE Instruments Lasermessgerät Beschleunigungsaufnehmer PCE-VT 3800S

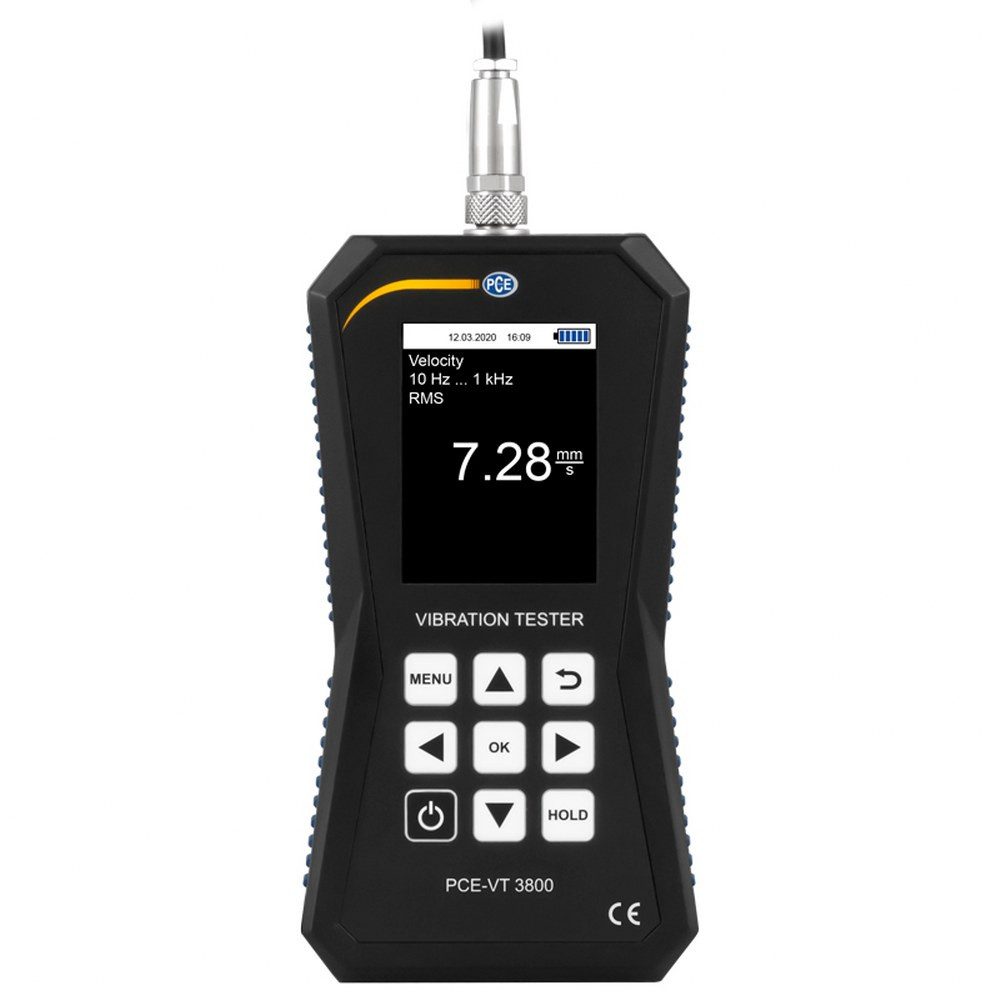

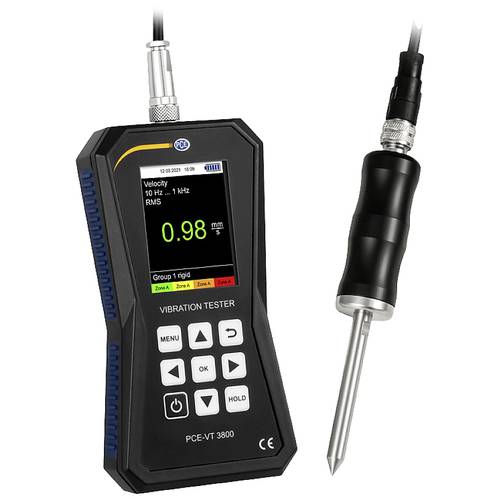

Der Beschleunigungsaufnehmer für Schwingungen ist der ideale Begleiter für die Überprüfung von vibrierenden Teilen, Maschinen und Anlagen. Mit dem externen Schwingungssensor bei dem Beschleunigungsaufnehmer kann der Schwingweg bis 3,9 mm, die Schwinggeschwindigkeit bis 399,9 mm/s und die Schwingbeschleunigung bis 399,9 m/s² bestimmt werden. Als Messparameter stehen bei dem Beschleunigungsaufnehmer RMS, Spitze, Spitze-Spitze und Scheitelfaktor zur Verfügung. Eine weitere Funktion vom Beschleunigungsaufnehmer ist die automatische Bewertung nach ISO 10816-3. Demnach kann der Beschleunigungsaufnehmer den aktuellen Schwingzustand einer Maschine über eine Gut-Schlecht-Bewertung bestimmen. Dadurch findet der Beschleunigungsaufnehmer seine Anwendung zum Beispiel bei Reparatur- und Wartungsarbeiten an Maschinen. Der verbaute LiPo Akku mit einer Kapazität von 2500 mAh ist eine Akkulaufzeit von bis zu 20 Stunden möglich. Über die Micro-USB Schnittstelle bei dem Beschleunigungsaufnehmer kann der LiPo Akku wiederaufgeladen werden. Um die Messwerte weiter zu verarbeiten, können diese auf dem Beschleunigungsaufnehmer direkt abgespeichert werden. Dazu steht ein interner Speicher zur Verfügung. Dabei können die Messwerte manuell als auch automatisch vom Beschleunigungsaufnehmer gespeichert werden. Nach einer Messung können die aufgenommenen Messwerte über einen PC ausgelesen werten. Mit der Software zum Beschleunigungsaufnehmer können nun die Messdaten anhand der grafischen Darstellung und tabellarischen Auflistung analysiert werden. Die Messdaten können zur Weiterverarbeitung als CSV-Datei exportiert werden. Sofern ein Firmware-Update für den Beschleunigungsaufnehmer zur Verfügung steht, kann dies auch direkt über die Software durchgeführt werden. Messbereich Beschleunigung 0,0 ... 399,9 m/s² Auflösung 0,1 m/s² Genauigkeit @, 160 Hz ±2 % Frequenzbereich 10 Hz ... 10 kHz 1 kHz ... 10 kHz Messbereich Geschwindigkeit 0,00 ... 399,9 mm/s Auflösung 0,1 mm/s Genauigkeit @, 160 Hz ±2 % Frequenzbereich 10 Hz ... 1 kHz Messbereich Weg 0,000 ... 3,9 mm Auflösung 1 µm Genauigkeit @, 160 Hz ±2 % Frequenzbereich 10 Hz ... 200 Hz Messparameter RMS, Peak, Peak-Peak Scheitelfaktor (Crest-Faktor) Manueller Speicher 99 Ordner á 50 Messwerten Datenlogger Verschiedene Start-/Stopp-Trigger Messintervall zwischen 1 s … 12 h 50 Speicherplätze á 43200 Messwerten Einheiten umschaltbar metrisch / imperial Anzeige 2,48", LC Display Menüsprachen Englisch, Deutsch, Französisch Spanisch, Italienisch, Niederländisch, Portugiesisch, Türkisch, Polnisch, Russisch, Chinesisch, Japanisch Spannungsversorgung Intern: LiPo-Akku (3,7 V, 2500 mAh) Extern: USB 5 VDC, 500 mA Betriebsdauer ca. 15 … 20 h (abhängig von der Displayhelligkeit) Betriebs- und Lagerbedingungen Temperatur: -20 ... +,65 °C Luftfeuchtigkeit: 10% r. F. … 95% r. F., nicht kondensierend Abmessungen 165 x 85 x 32 mm Gewicht 239 g Technische Daten Beschleunigungssensor Resonanzfrequenz 24 kHz Querempfindlichkeit ≤ 5% Zerstörungsgrenze 5000 g (Peak) Betriebs- und Lagertemperatur -55 °C … +,150 °C Gehäusematerial Edelstahl und Kunststoff Befestigungsgewinde ¼ - 28“ Abmessungen Ø 29 x 81 mm Gewicht (ohne Kabel) 119 g
