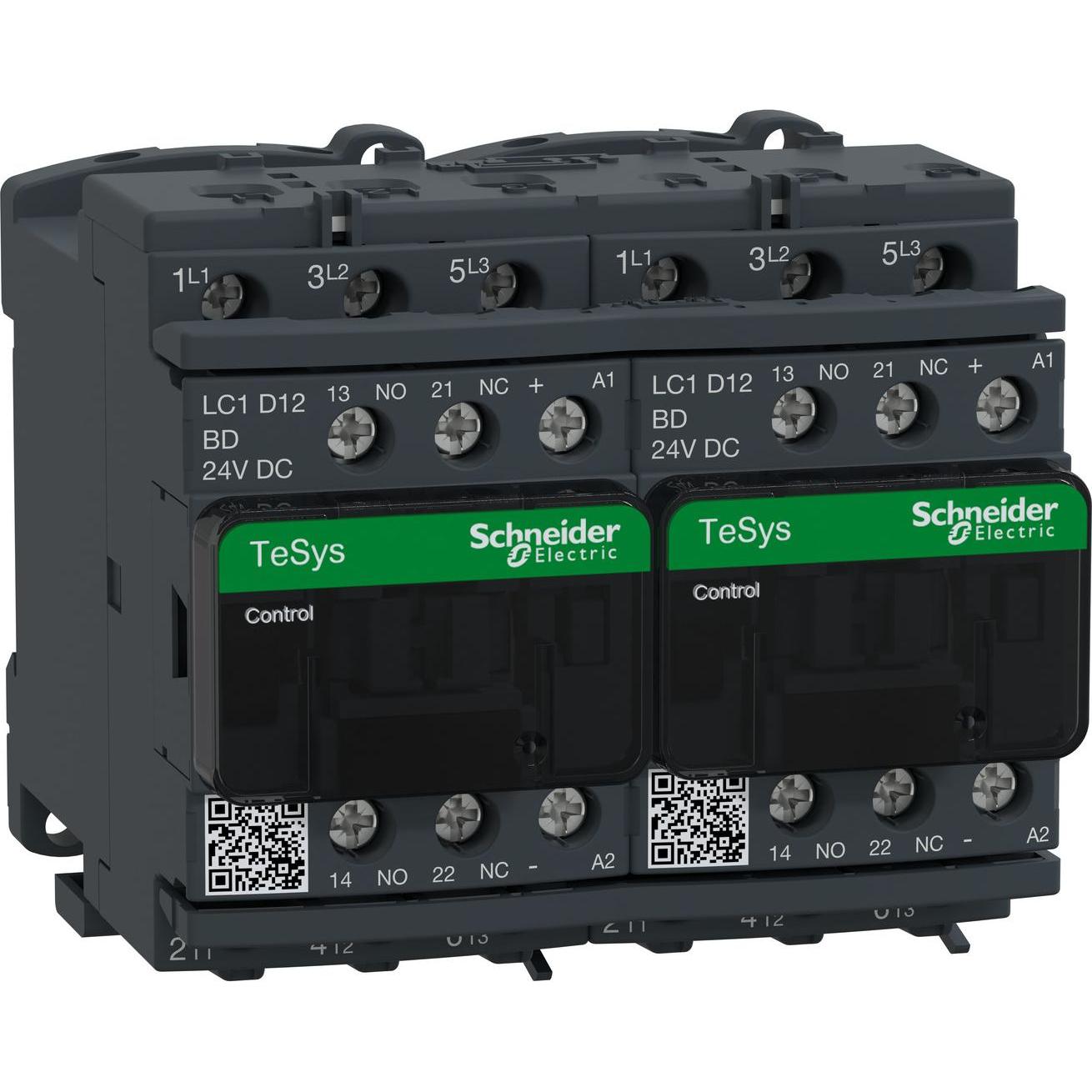

Schneider Electric Wendeschütz LC2D12BD, Relais

Bereich = TeSys D Serie = LC2D Anzahl der Pole = 3 Spulenspannung = 24 V dc Kontaktnennstrom = 12 A Kontaktnennspannung = 690 V ac Kontakt-Konfiguration = 3 Schließer Anzahl der Hilfskontakte = 2 Leistung = 5,5 kW Anschlusstyp = Schraubbefestigung Länge = 77mm Breite = 90mm Betriebstemperatur max. = +50°C EN 60947 VDE 0660. Best.-Nr. ; 609-0289 609-0289 und ; 609-0324 609-0324 sind 24 V DC Varianten mit geringer Leistungsaufnahme. LC2D TeSys D-Wendeschütze von Schneider Electric. TeSys D-Wendeschütze von Schneider Electric vereinen lange mechanische und elektrische Lebensdauer zu einem hochzuverlässigen Schütz. Die Serie LC2D ist vormontiert mit Umkehrstrom-Sammelschiene und wurde für Anwendungen mit Motorsteuerung oder ohmscher Last entwickelt. Die TeSys D-Schütze bieten eine schnelle und einfache Inbetriebnahme bei gleichzeitiger Einhaltung internationaler Standards. Eigenschaften und Vorteile. Integrierte Hilfskontakte für zusätzliche Schaltmöglichkeiten Vorinstallierte Verriegelung Schraubanschlüsse: IP20-fingersichere Klemmen mit nordamerikanischer und internationaler Klemmenmarkierung Schalttafeleinbau mit Schrauben oder DIN-Schienenmontage möglich Einfach zu montierendes Zubehör Flexibler Steuerschaltkreis für ein breites Anwendungsspektrum. Was bedeuten die Nutzungskategorien AC1 und AC3 für die TeSys-Schütze?. Die Schütznutzungskategorien definieren die Einschalt- und Ausschaltwerte in Abhängigkeit von der Art der zu regelnden Last und den Betriebszyklusbedingungen.AC-1: Dies gilt für alle AC-Geräte mit einem Leistungsfaktor von mindestens 0,95. Anwendungsbeispiel: ohmsche Last, Heizung, Verteilung.AC-3: Dies gilt für Käfigläufermotoren, die während des Betriebs schalten.Anwendungsbeispiel: alle Käfigläufermotoren, Aufzüge, Rolltreppen, Förderer, Becherwerke, Kompressoren, Pumpen, Mischer, Klimageräte. Was ist ein Wendeschütz?. Ein Wendeschütz ist eine Baugruppe aus zwei Standardschützen, die durch eine mechanische und elektrische Verriegelung miteinander verbunden sind. Durch die Verriegelungen kann jeweils immer nur ein Schütz geschlossen werden (Versorgung des Motors). Ist die Baureihe TeSys D ein Doppelunterbrechungs Pol-Schütz?. Ja, die Tesys D-Serie verwendet eine lineare Translationsbewegung, die ein doppeltes Brechen der Pole ermöglicht.
