SCHABUS 300539 - Funk-Abluftsteuerungs-Set

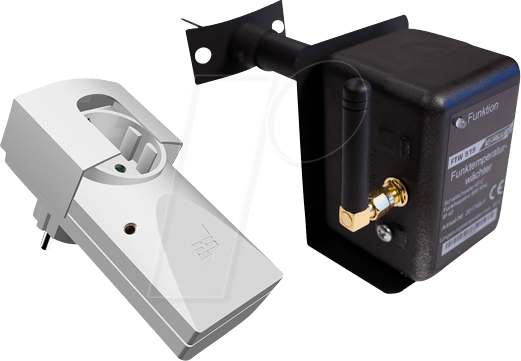

Komfort-Paket FDS 100 / FTX 519Dieses Komfortpaket ohne DIBt-Zulassung beinhaltet ein klassisches Funk-Abluftsteuerungs-Set FDS 100 aus Fensterschalter mit Einbau-Empfänger und einen Funk-Abgastemperaturwächter FTX mit abgesetztem Sender für kürzere oder verkleidete, aber jederzeit frei zugängliche Ofenrohre. Damit muss für sehr selten benutzte Öfen nicht bei jeder Benutzung der Abluftanlage immer auch ein Fenster geöffnet werden.Der Funktemperaturwächter wird zur Überwachung der Abgastemperatur im Rauchrohr von wärmeerzeugenden Anlagen verwendet. Die Wärme wirkt auf einen Präzisionsmikroschalter, der oberhalb der fest eingestellten Grenztemperatur den Sender für die Freigabemeldungen abschaltet und so die Abluftanlage nicht freigibt. Nach der Absenkung der Temperatur am Fühler um ca. 15K unter den fest eingestellten Grenzwert von 40°C schaltet der Mikroschalter zurück und der Sender schickt wieder Freigabesignale. Der im Set enthaltene Fenstersender gibt bei offenem Fenster die Abluftanlage frei, wenn der Ofen brennt und keine Freigabemeldungen vom FTX Sender gesendet werden. Das Schließen des Fensters führt trotz kaltem Ofen zu einer kurzfristigen Unterbrechung, bis die nächste Freigabe vom FTX gesendet wird. Das dient einer erweiterten Sicherheit. Mechanische Beschädigungen am Fühler führen zu einer Absenkung des Schaltpunktes bis der FTX trotz kaltem Ofen nicht mehr freigibt, daher ist das System eigensicher!Verwendung und Montage des FTXDer FTX 519 wird an einem freien Stück des Rauchgasrohrs mit mindestens 120mm Durchmesser angebracht, das jederzeit frei zugänglich ist. Dabei kann sich das Rohr hinter einer Wartungsklappe, dem Ofen selbst oder auch in der Nähe wärmeabführender Teile befinden. Die zulässige Umgebungstemperatur am Schaltgehäuse und Kabel darf jedoch 180°C auf keinen Fall überschreiten. Die Montagestelle sollte gut zugänglich (FTX zur Rauchrohrreinigung abziehen) und erschütterungsfrei sein. Der FTX stellt fest, ob ein Ofen kalt ist und sendet Freigabesignale an den FDS-Empfänger, damit nicht immer auch ein Fenster geöffnet werden muss, um eine Abluftanlage in Betrieb zu nehmen. Am Ende der 2 Meter langen Silikonleitung befindet sich der Sender, der außerhalb des Hitzebereichs (nicht mehr als 50°C) und günstig für die Funkverbindung an einer Wand montiert wird. Zusatzsender für zweites FensterUm eine Wahl zwischen zwei Fenstern zu haben (ODER-Funktion), besteht die Möglichkeit, einen Zusatzsender FDS 098 gleichen Codes zu verwenden, der ab Werk programmiert wird.Zweiter EmpfängerZum bestehenden Set kann ein weiterer Empfänger (Einbau FDS 199 oder Zwischenstecker FDS 299) angesteuert werden. Sobald der Ofen kalt ist oder ein Fenster geöffnet wurde, schalten beide Empfänger das jeweils angeschlossene Gerät frei. Geben Sie bei der Bestellung von Zusatzgeräten immer die Seriennummer Ihres vorhandenen Empfängers an.Lieferumfang:Zwischenstecker-Empfänger FDS 100Fensterkontakt-Sender FDS 100Fensterkontakt-Magnet4x Distanzplatten für MagnetTemperaturwächter, geprüft nach DIN EN 14597FTX-Sender mit 2 m SilikonkabelBatterie CR2 3V LonglifeBatterie CR2032 3VMontagematerialHinweis: Beziehen Sie Ihren Schornsteinfeger vor der Montage in Ihre Planungen mit ein, damit hinterher einer Abnahme nichts im Wege steht. BetriebshinweisAus technischen Gründen ist der Betrieb eines Funktemperatursenders nur mit einemvorhandenen Ofen zulässig. Sollen zwei oder mehr Öfen mit dem FTX ausgerüstet werden, so wird ein sicherer Betrieb nicht ausreichend gewährleistet.
